LiDAR vs ikuskapen bisual tradizionala: zergatik teknologiak irabazten duen landa-ondarean
Mendeetan zehar, eraikin historikoen ikuskapena teknikariaren esperientzia bisualaren menpe egon da: pitzadurak, desplomuak, ikus daitezkeen hezetasunak. Baina giza begiak mugak fisikoak ditu. Landa-ondarean, non harlangaitz-hormen deformazio progresiboak eta habeen pandeoak hamarkadetan zehar milimetro-eskalan gertatzen diren, ikuskapen bisual tradizionalak arazoa ikusgarria denean detektatzen du — eta orduan larria da jada.
Zer da LiDAR-a eta nola funtzionatzen du ondarean
LiDAR (Light Detection and Ranging) laser-pultsuak igortzen ditu eta itzultzeko denbora neurtzen du distantziak kalkulatzeko. Gure lur-zanpatuko eskanerretan, pultsu bakoitzak XYZ koordenatu bat sortzen du. Segundoko milioika pultsurekin, eraikinaren geometria zehatza adierazten duen 3D "puntu-hodei" bat lortzen dugu.
Gure ekipamenduaren ezaugarriak
LiDAR prozesatze-softwarearen pantaila-argazkia: euskal baserri baten fatxadan erreferentzia-puntuen arteko distantziaren neurketa. Zehaztasuna ±2 mm.
Alderaketa zuzena: ikuskapen bisuala vs LiDAR
| Parametroa | Ikuskapen bisuala | LiDAR 3D |
|---|---|---|
| Detektatu daitekeen deformazio minimoa | 5-10 mm (pitzadura ikusgarria) | 2 mm (puntu-hodeia) |
| Haben pandekoa | Ikusgarria bada soilik (>20 mm) | 0,5 mm denbora-konparazioan |
| Dokumentazioa | Argazkiak + zirriborroak | 3D eredu neurgarria eta konparagarria |
| Iristezinak diren eremuak | Ez ikuskagarriak | Kontakturik gabeko eskaneo osoa |
| Ikuskapen-denbora | 2-4 ordu | 3-5 ordu + prozesatzea |
| Kostua | 200-400 € | 390€-tik |
| Errepikakortasuna | Subjektiboa | Objektiboa eta kuantifikagarria |
Aplikazio zehatzak euskal baserrietan
BIM-H dokumentazioa katalogatutako eraikinetarako
Foru Aldundiek egoera aurreko dokumentazioa eskatzen dute BIC-en edozein esku-hartze aurretik. LiDAR ereduak BIM-H (Building Information Modeling for Heritage) "bikoiztu digital" bat sortzen du, esku-hartze aurretik eta ondoren alderatzeko erreferentzia juridiko gisa balio duena.
Deformazio progresiboen detekzioa
Hareharri-harlangaitzaren horma bat 2-3 mm/urtean deforma daiteke ezberdintasun-tasamenduagatik. 10 urtean, 20-30 mm dira — jada ikusgarria. LiDAR-arekin, lehenengo berrikuspenetik joerak detektatzen ditugu eta arriskua larri bihurtu aurretik kuantifikatzen dugu.
Material-galeraren neurketa
Kare-harriaren higadura Ozeano Atlantikoaren haizeari espostutako fatxadetan progresiboa da. LiDAR-ak galdu den materialaren bolumena zentimetro kubikoaren zehaztasunarekin kuantifikatzen du, ordezkapen zehatza aurrekontatzeko aukera emanez.
LiDAR-ak ez du teknikaria ordezkatzen: indartzen du
Oso garrantzitsua da maiz agertzen den oker bat argitzea: LiDAR-ak ez du patologiak diagnostikatzen. Geometria neurtzen du. Zergatik deformatu den horma bat 3 mm patologia konstruktiboaren, geoteknikaren eta testuinguru historikoaren ezagutzak eskatzen du. LiDAR tresna neurgarri bat da; diagnostikoa ingeniariaren lana da oraindik.
Steel&Stone KET-en LiDAR-a ikuskapen bisual espertuarekin, termografiarekin eta resistografiarekin konbinatzen dugu. Teknika bakoitzak datu-geruza bat gehitzen du. Batera, kausalitate-diagnostiko bat sortzen dute, teknikak bakarrik ezin lukeena lortu.
Kasu erreal bat: baserri bat Arratian
Ikuskapen bisuala: "hormak egonkorra dirudite". LiDAR: 4 mm-ko deformazioa ipar-mendebaldeko izkinan, 1,2 mm/urteko joerarekin. Solairuaren habeen resistografia: %82ko sekzio erresistentea kontserbatuta. Diagnostikoa: ezberdintasun-tasamendu arina, ez larria. Esku-hartzea: hezetasun kontrol pasiboa + urteko berrikuspena. Kostua: 0 € obran. LiDAR-ik gabe, jabeak egitura-indartze ez-beharrezkoa eskatu zuen.

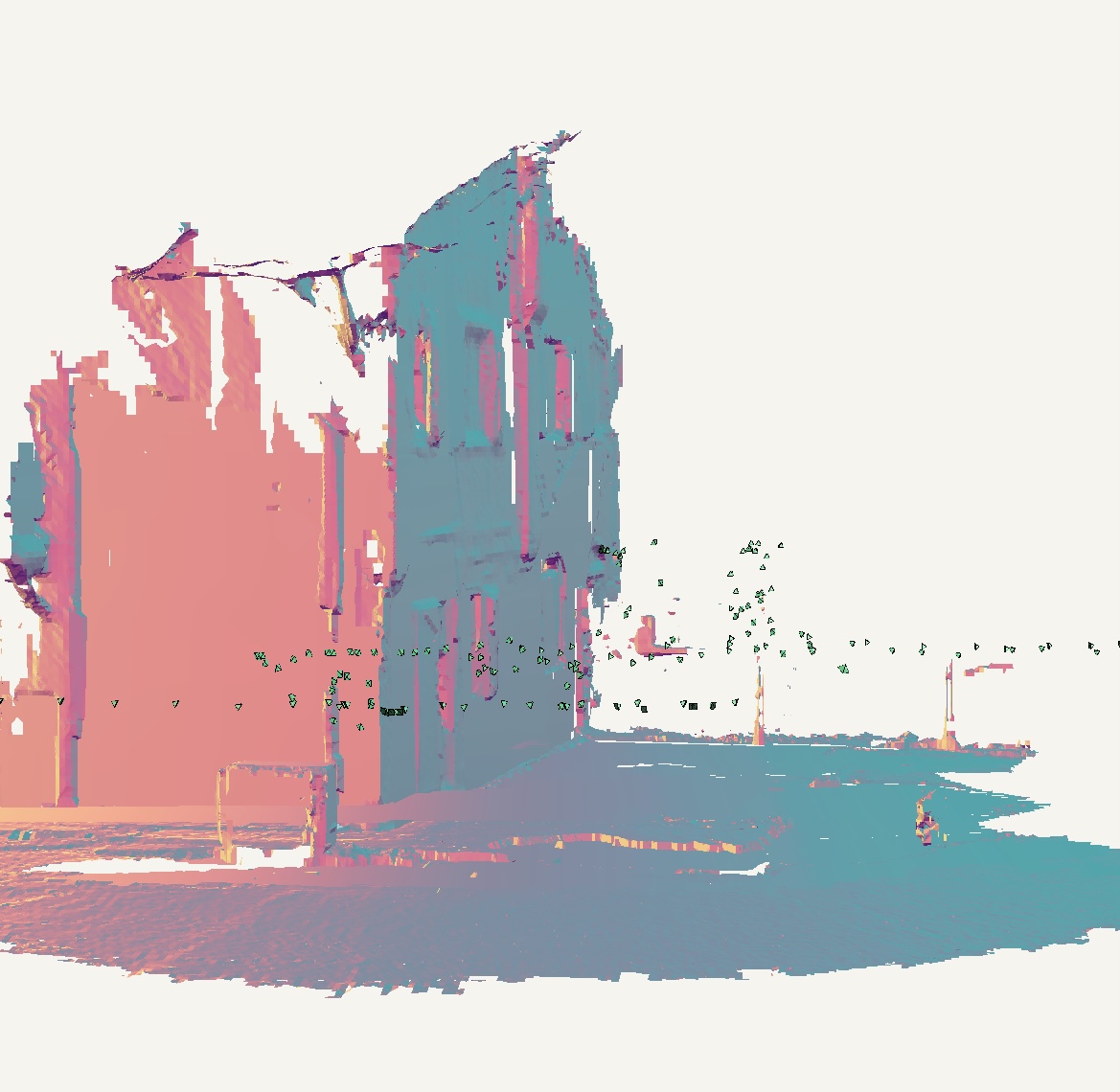

Euskal baserri baten fatxadaren LiDAR eskaneatzeak sortutako 3D puntu-hodeia. Puntu bakoitza ±2 mm zehaztasunarekin neurtutako XYZ koordenatu bat da.
